Come mi collego al mio sismografo SM per scaricare gli eventi sul PC? (VIA MODEM)
- Assicurarsi di aver installato il software WinNomis e i driver dell’adattatore Seriale – Usb.

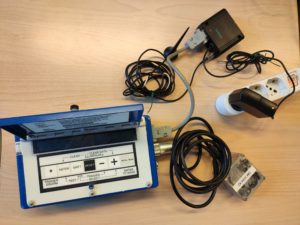

- Assicurarsi che la postazione da contattare sia collegata e accesa tramite geofono come segue:

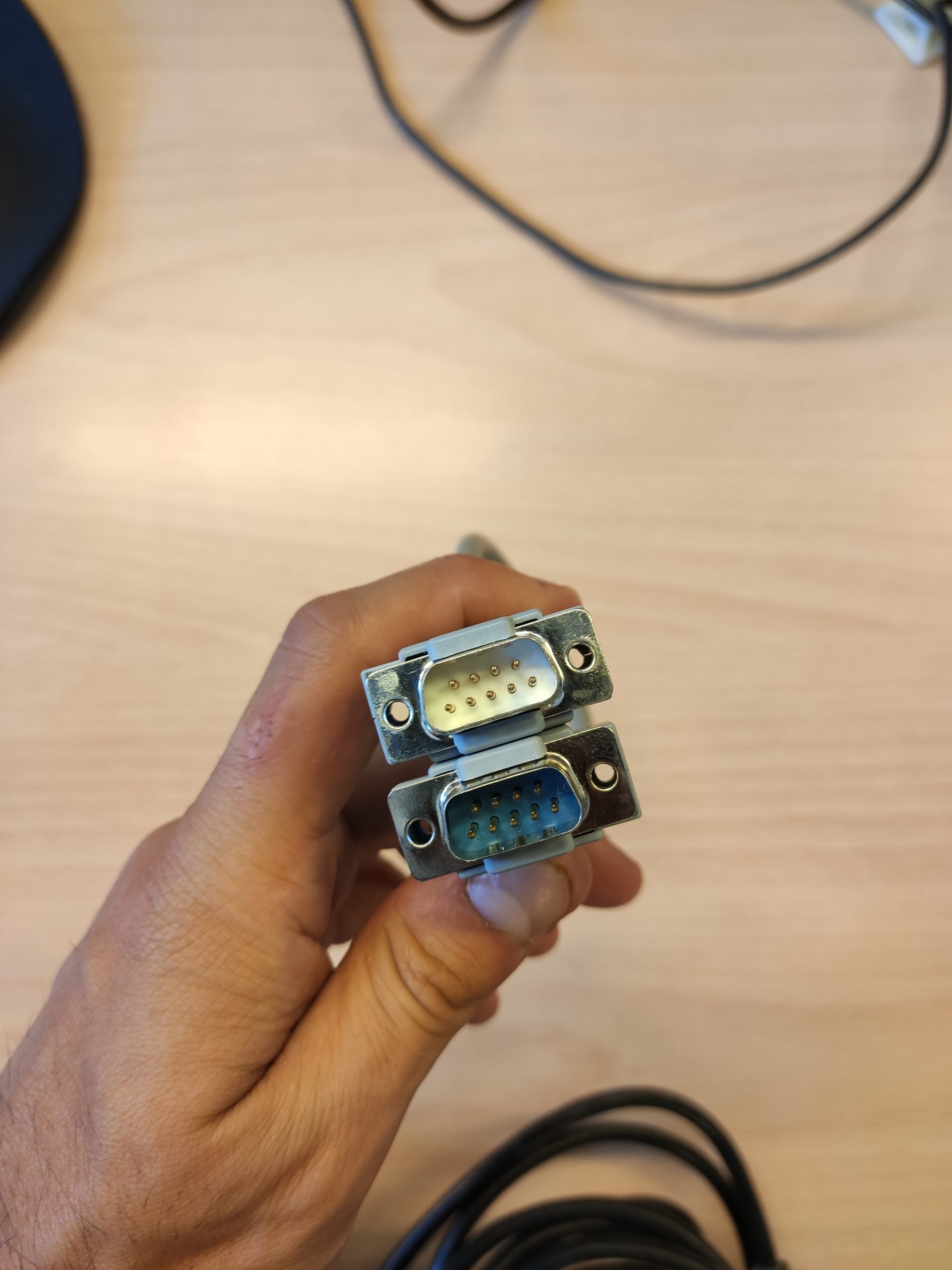

E che il cavo seriale maschio/maschio sia connesso al modem:
- Assicurarsi che il LED del modem lampeggi nel modo corretto

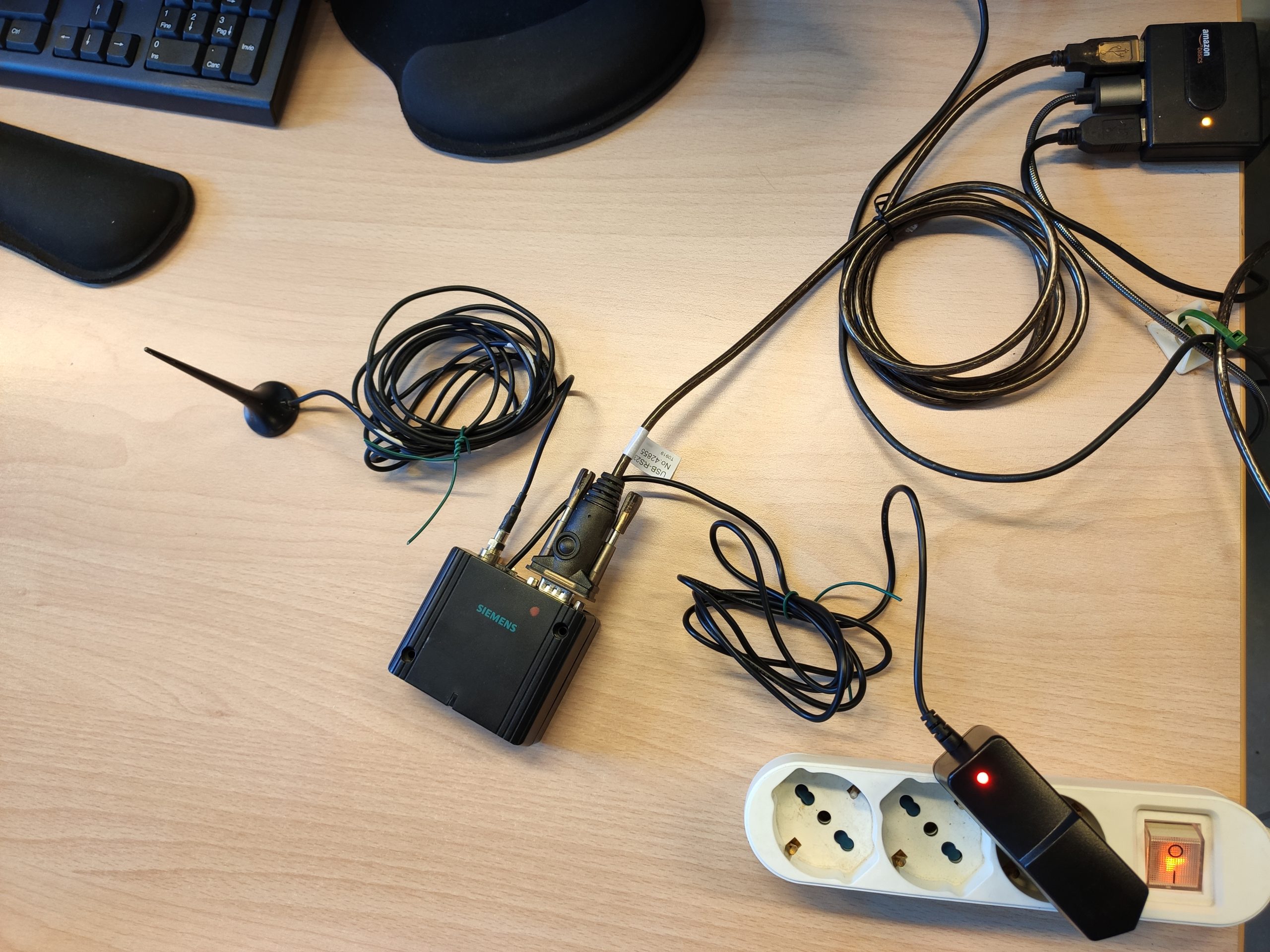

- Connettere il Kit Modem al PC come l’immagine che segue:

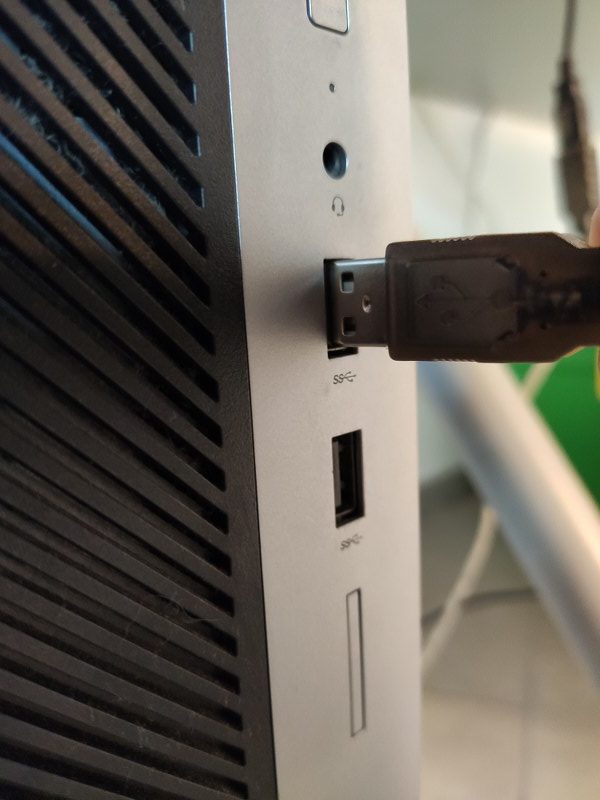

E collegare il cavo seriale-usb alla porta usb del computer:
- Dal pannello Gestioni Dispositivi > Porte (COM e LPT) > Prolific USB-to-Serial Comm Port – Verificare che numero di porta (COM) gli viene assegnato.
Nel caso questo numero sia superiore a COM4 forzarlo manualmente (tasto destro > proprietà > impostazioni della porta > avanzate > numero della porta) con un numero da 1 a 4.

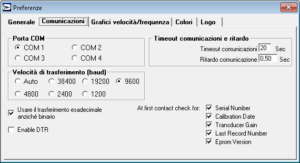

- Aprire il software WinNomis e andare su Preferenze > Comunicazioni e verificare che la porta COM risulti essere quella impostata in precedenza e il Baud Rate sia su 9600.
- Cliccare sull’icona “Comunicazioni Avanzate”
- Dalla finestra “Opzioni > Correggere numeri / Connettere Modem” inserire il numero di telefono del modem da chiamare e il nome associatogli.
- A questo punto basta fare doppio click sul numero da chiamare.

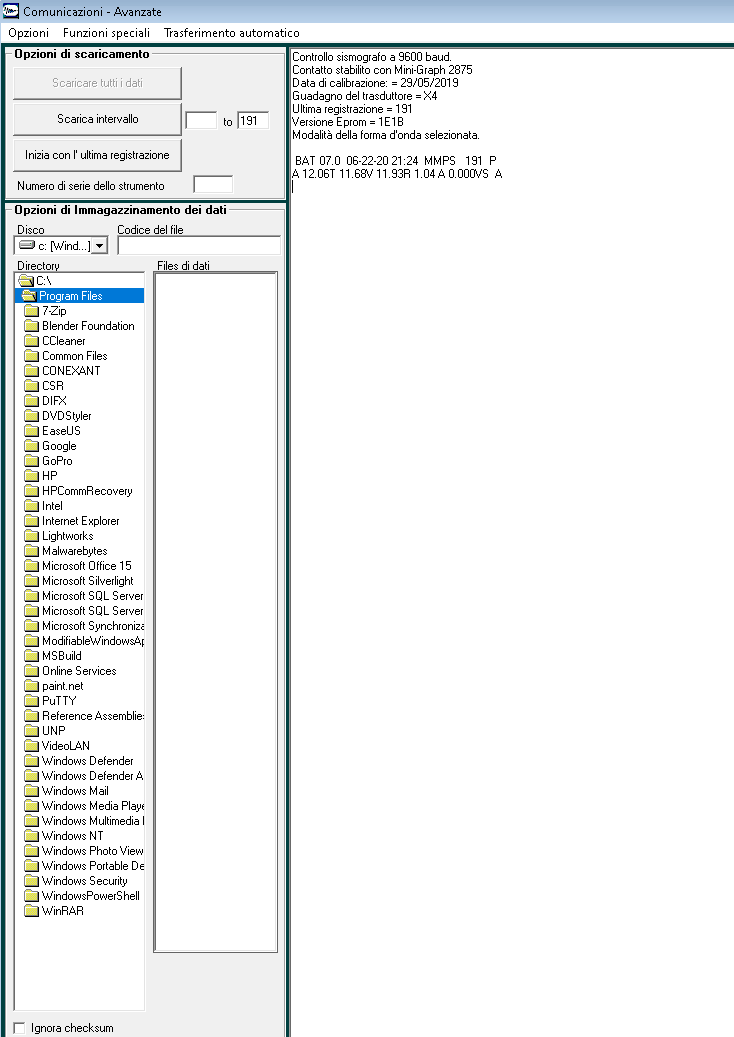

Il software effettuerà la chiamata e se andata a buon fine il testo “CONNECTED” comparirà sulla console. - A questo punto basta premere il tasto F3 sulla tastiera (oppure “Opzioni > Connessione con lo strumento”) e il computer si connetterà con lo strumento.
- Sulla finestra laterale a sinistra verrà visualizzato il numero dell’ultimo evento registrato sul sismografo e sotto a “Directory:” la destinazione dei file che si scaricheranno.
- Da qui è possibile scaricare tutti i file presenti sul sismografo o l’intervallo desiderato.
